66H断热工法扣合式屋面板
  • 以日本YODOKO高级辊压技术加工内侧的扣合部再作各部之成型。因此形状精度极高,扣合的密接度准确严密。
  • 准确坚固的独特扣合形状,水密性极高,绝无漏水现象问题。
  • 扣合夹可搭配屋顶变化而调整。
  • 有效宽 500mm 之扣合式屋面板有最强之性能。
  • 适合中、大型建物大面积之施工。总价成本便宜。
  • 施工性佳,可以缩短工期。
  • 特殊工法之 R 成型面板或圆弧工法 (R > 65M) 皆可行。(圆弧板面为小波纹)
  • 屋面泄水坡度:3/100 以上
  • 自然曲率半径:250M以上
  •

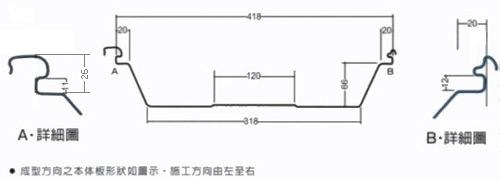

    66H钢板断面

    66H断面性能
    厚度(mm) 单位重 正压 负压
    Wkg/m Wkg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    (0.5) 2.54 6.08 (28.0) (6.2) (15.2) (3.0)
    0.6 3.01 7.20 33.6 7.4 18.3 3.6
    0.8 3.95 9.45 44.8 9.9 24.3 4.8

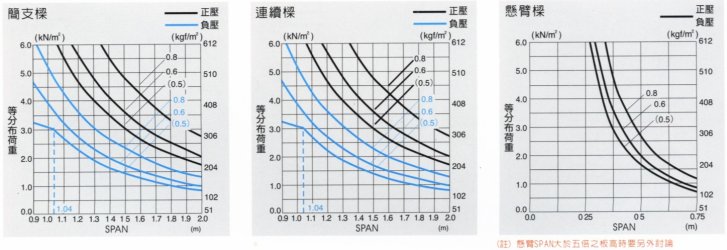

    66H容许跨度
