淀钢金属屋面板
淀钢外墙板
T型建筑金属面板
T型建筑金属面板
TEE-PANEL P.V.D.F. (KYNAR 500, 70%) SYSTEM
钢板基材强度:
强度符合 ASTM A653M GRADE275 (镀锌规格) 或 ASTM A792M GRADE 275 (镀铝锌规格)之要求。即其降伏强度275MPa以上,抗拉强度380MPa以上。
铝锌合金镀层:
镀层需符合ASTM A653M Z275 (镀锌钢板) 或 ASTM A792M AZ150 (镀铝锌钢板) 之规定。
铝锌合金双面附着量:
镀锌钢板为275g/m2以上,镀铝锌钢板为150g/m2以上 (依ASTM-A90之三点平均试验法测试)
烤漆表面处理:
正面涂膜(二涂二烤)
底漆:5.0µm (商业标称) 耐腐蚀环氧树脂涂料
面漆:20.0µm (商业标称) 聚偏二氟乙烯涂料
背面涂膜(二涂二烤)
底漆:5.0µm (商业标称) 耐腐蚀环氧树脂涂料
面漆:7.5µm (商业标称) 聚酯树脂涂料
钢板厚度:
基材厚度(B.C.T.): 0.60mm
总厚度(T.C.T.):0.65mm
现场加工成型施工及产品的优点特性
成型加工机可携带至任何地方,机动性高。
连续成型,无搭接漏水之虑, 防水性高。
节省成品运输成本及降低运输中的损伤。
解决按装错误或少量缺货之待料时间。
准确配合屋顶至屋檐各种长度，无废料之发生。
配合各种曲线或外型，创造美丽的外观。
聚偏二氟乙烯树酯烤漆钢板，耐用，色彩耐久。
淀钢国际公司提供美国贝里奇公司建筑用金属面板系统主体，图为携带式成型机 SS-14 现场成型状况
T型建筑金属面板
隐藏式螺丝。
特殊止水带，可防虹吸作用及防雨水渗入。
长短可任意选定。
紧密的按扣式接合夹。
弧形钢板表面光滑平整。
斜边、圆弧形T型建筑金属面板
圆弧形T型建筑金属面板施工例
以 SL-24 携带式成型机加工制造之斜边 T型建筑金属面板可制造成各式圆形屋檐与屋顶。

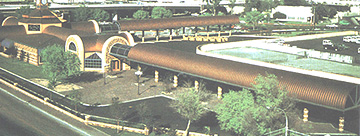

圆弧形T型建筑金属面板所建造的美丽外形，以 SS-14携带式成型机加工成型，配合各种外形设计创造出既经济又引人侧目的建筑艺术。 此为拱形屋顶走廊雨遮完工实例。
结合斜边，圆弧等 T型建筑金属面板所建造耀眼的外形式设计者的代言人。
任意圆弧T型建筑金属面板与轻型骨架的结合
完成图
